z/OSにてTCPトレースを取得し、(Wiresharkで確認可能な)pcap形式で保存

再現性のあるHULFT通信エラーが発生したとします。
通信の状態を詳しく調査するには、z/OSにてTCPトレースを取得することが考えられます。
その場合、本記事の技術が役に立ちます。

ここでは、z/OSにてTCPトレースを取得し、Wiresharkで確認可能なpcap形式へ変換する方法を記載します。

1）準備

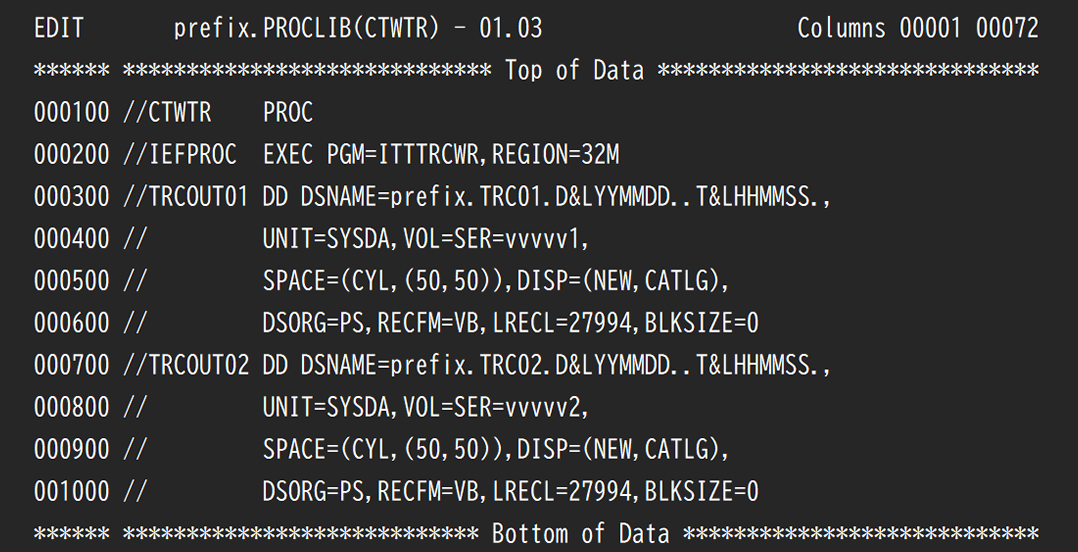

1-1）プロシジャライブラリに「コンポーネント・トレース・ライター」の起動プロシジャを作成

//CTWTR    PROC
//IEFPROC  EXEC PGM=ITTTRCWR,REGION=32M
//TRCOUT01 DD DSNAME=prefix.TRC01.D&LYYMMDD..T&LHHMMSS.,
//         UNIT=SYSDA,VOL=SER=vvvvv1,
//         SPACE=(CYL,(50,50)),DISP=(NEW,CATLG),
//         DSORG=PS,RECFM=VB,LRECL=27994,BLKSIZE=0
//TRCOUT02 DD DSNAME=prefix.TRC02.D&LYYMMDD..T&LHHMMSS.,
//         UNIT=SYSDA,VOL=SER=vvvvv2,
//         SPACE=(CYL,(50,50)),DISP=(NEW,CATLG),
//         DSORG=PS,RECFM=VB,LRECL=27994,BLKSIZE=0

2） TCPトレース取得開始

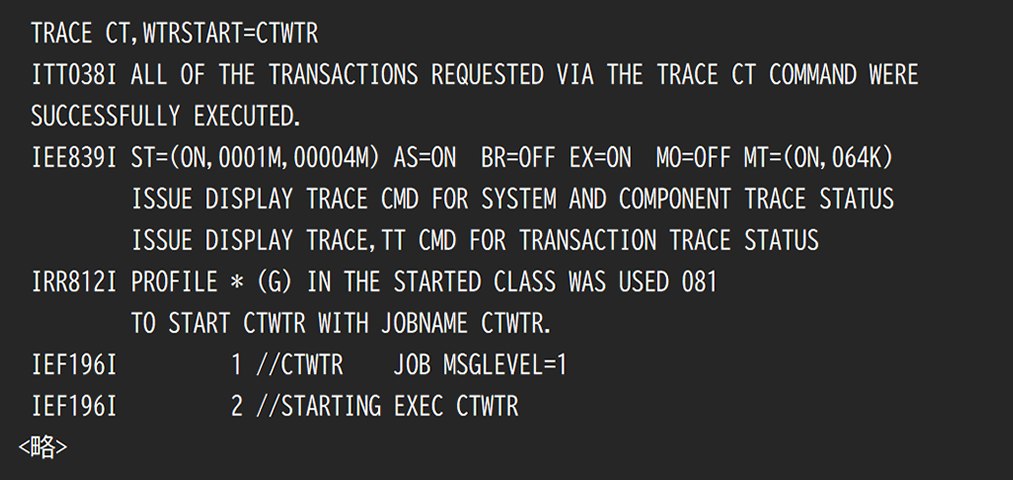

2-1）コンポーネント・トレース・ライター開始

TRACE CT,WTRSTART=CTWTR

2-2） TCP/IPスタック(TCPIP)に対しコンポーネント・トレース開始(コンポーネント名 SYSTCPDA＝パケットトレース)

TRACE CT,ON,COMP=SYSTCPDA,SUB=(TCPIP)

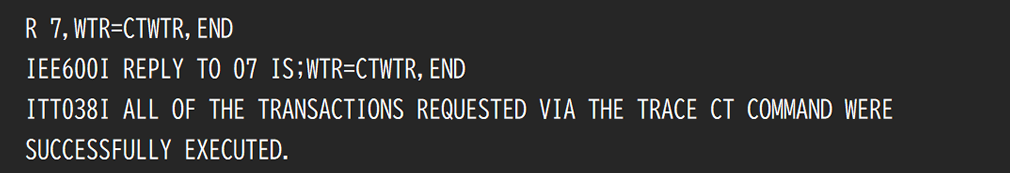

2-3）リプライとして、コンポーネント・トレース・ライターの名前(CTWTR)を返す

R 7,WTR=CTWTR,END

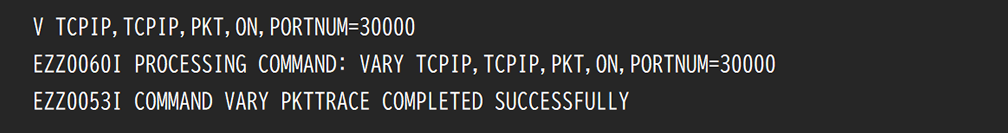

2-4） V TCPIPにより、TCP/IPスタック名:TCPIP(2つ目のTCPIP)に対し、条件:ポート番号 30000を指定してパケットトレース取得を有効化

V TCPIP,TCPIP,PKT,ON,PORTNUM=30000

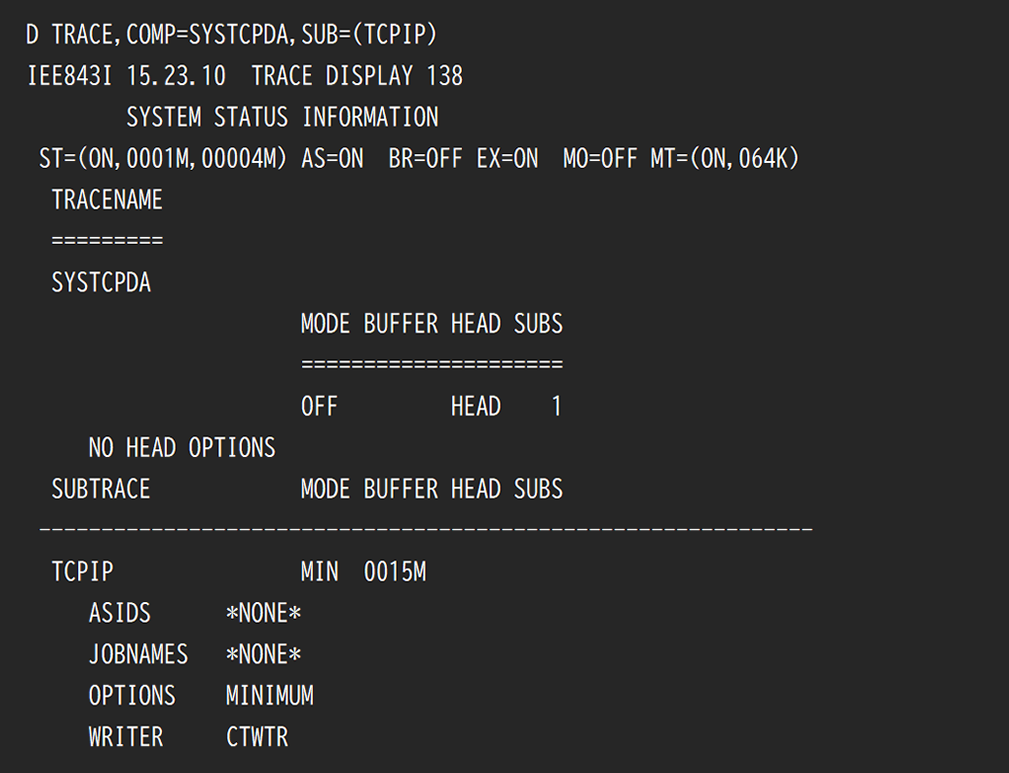

2-5） TCP/IPスタック(TCPIP)のコンポーネント・トレースの状態/設定を表示

D TRACE,COMP=SYSTCPDA,SUB=(TCPIP)

3）通信エラー再現

4） TCPトレース取得終了

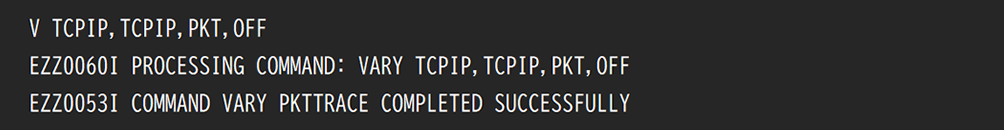

4-1）パケット・トレースを停止

V TCPIP,TCPIP,PKT,OFF

4-2） WTR=CTWTRを切断(DISCONNECT)するために、応答(WTOR)を要求

TRACE CT,ON,COMP=SYSTCPDA,SUB=(TCPIP)

4-3）応答(WTOR)を要求により、WTR=CTWTRを切断

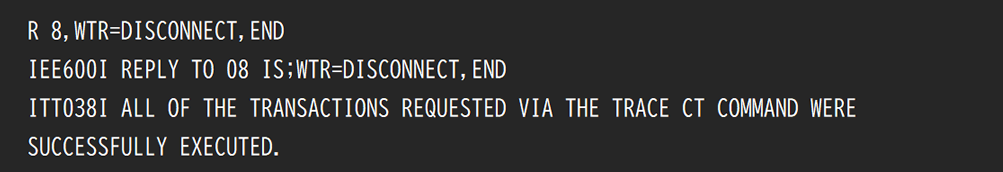

R 8,WTR=DISCONNECT,END

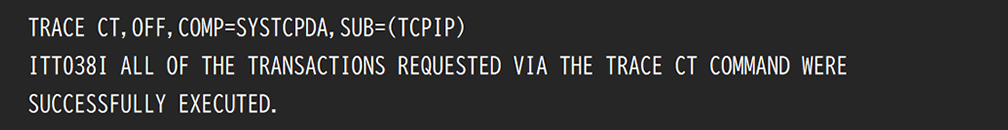

4-4） SYSTCPDAコンポーネントのトレース収集を終了

TRACE CT,OFF,COMP=SYSTCPDA,SUB=(TCPIP)

4-5） CTWTR自体を停止

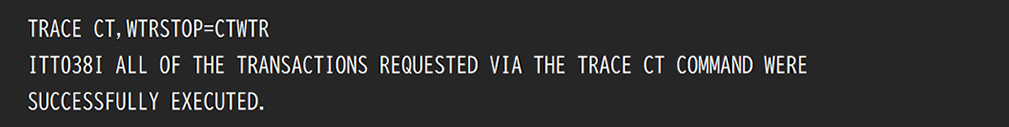

TRACE CT,WTRSTOP=CTWTR

5）コンポーネント・トレースのダンプデータをpcap形式へ変換

5-1） SNIFFER DD文に指定したデータセットへpcap形式のデータを出力

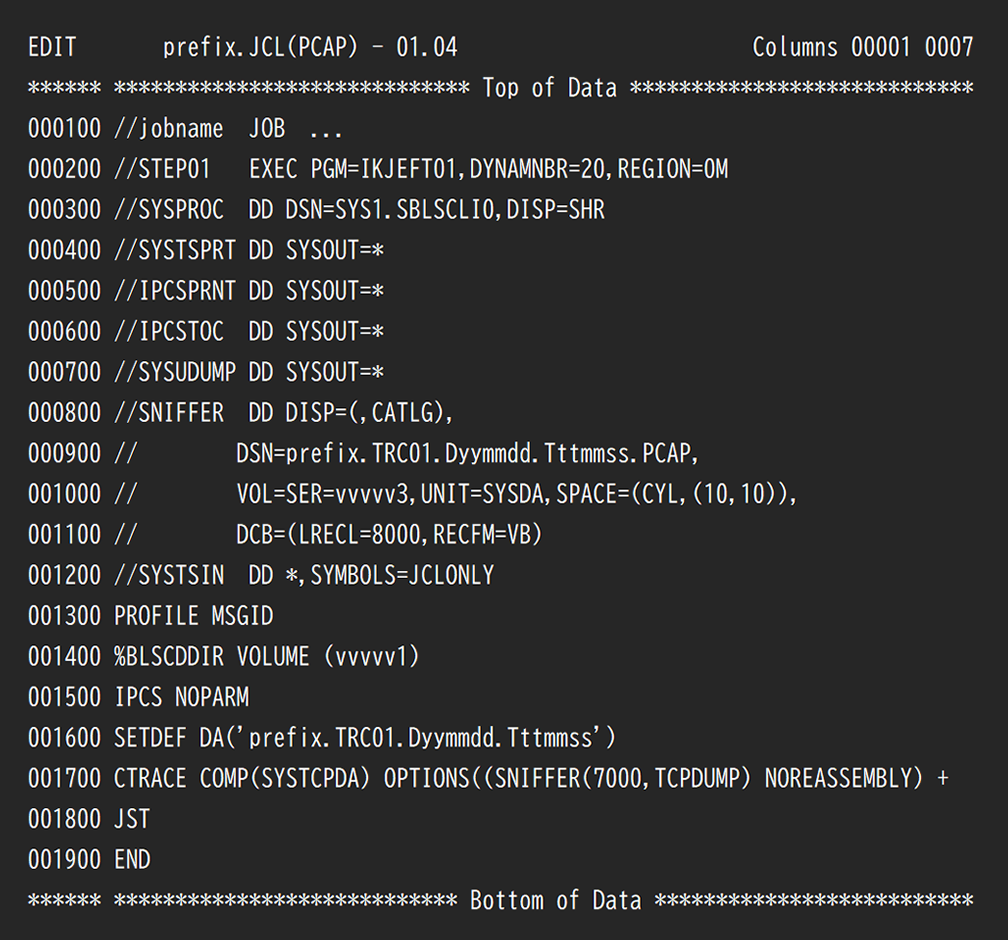

//jobname  JOB  ...
//STEP01   EXEC PGM=IKJEFT01,DYNAMNBR=20,REGION=0M
//SYSPROC  DD DSN=SYS1.SBLSCLI0,DISP=SHR
//SYSTSPRT DD SYSOUT=*
//IPCSPRNT DD SYSOUT=*
//IPCSTOC  DD SYSOUT=*
//SYSUDUMP DD SYSOUT=*
//SNIFFER  DD DISP=(,CATLG),
//        DSN=prefix.TRC01.Dyymmdd.Tttmmss.PCAP,
//        VOL=SER=vvvvv3,UNIT=SYSDA,SPACE=(CYL,(10,10)),
//        DCB=(LRECL=8000,RECFM=VB)
//SYSTSIN  DD *,SYMBOLS=JCLONLY
PROFILE MSGID
%BLSCDDIR VOLUME (vvvvv1)
IPCS NOPARM
SETDEF DA('prefix.TRC01.Dyymmdd.Tttmmss')
CTRACE COMP(SYSTCPDA) OPTIONS((SNIFFER(7000,TCPDUMP) NOREASSEMBLY) +
JST
END

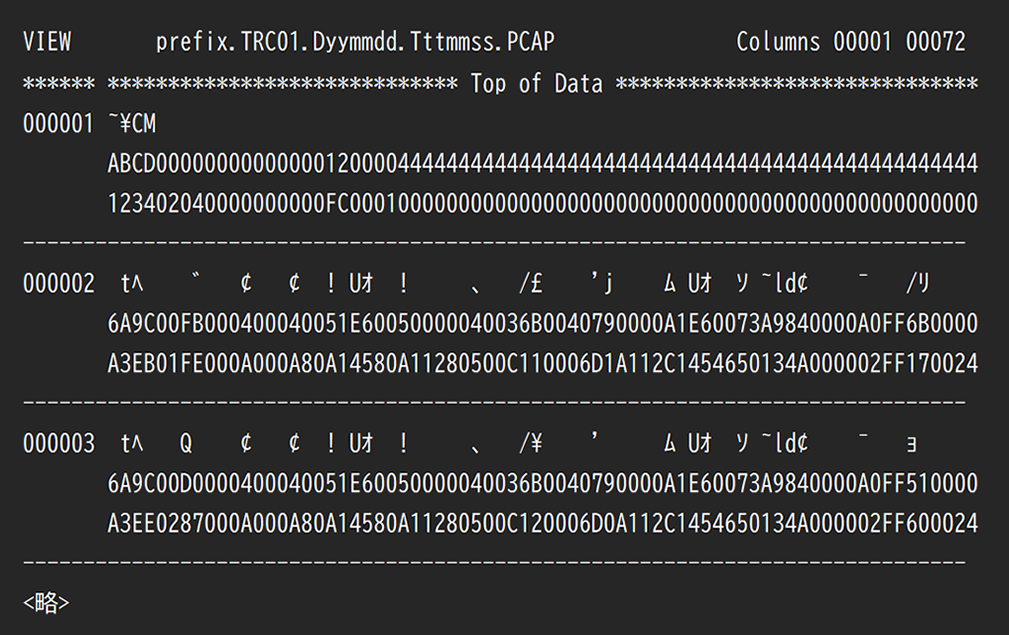

5-2） VIEW、HEX ONにより16進数を表示させ、データ先頭が0xA1B2C3D4であることでpcap形式であることを確認
